Alles über Antriebsriemen und Zahnriemen für Plotter und Großformatdrucker

Plotter und Großformatdrucker sind essenzielle Werkzeuge für Druckprofis, Designer und Architekten. Damit diese Geräte zuverlässig arbeiten, spielen Antriebsriemen (Zahnriemen) eine entscheidende Rolle. Doch was passiert, wenn diese verschleißen oder reißen? In diesem Beitrag erfahren Sie alles über die Funktion, den Austausch und die Wartung von Antriebsriemen – und wie Sie typische Probleme vermeiden.

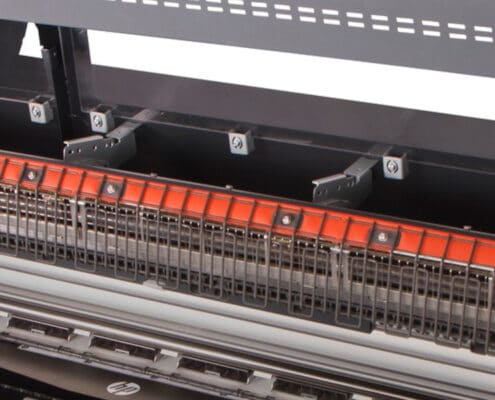

Wenn der Zahnriemen / Antriebsriemen vom Plotter reisst, ist ein Austasuch erforderlich
@ HP - tectonika

Was sind Antriebsriemen und warum sind sie wichtig?

Antriebsriemen in Plottern sind essenzielle Bauteile, die dafür sorgen, dass die mechanischen Komponenten des Geräts präzise arbeiten. Der Zahnriemen bewegt den Druckkopf gleichmäßig entlang der X- und Y-Achse, wodurch saubere Druckergebnisse entstehen. Hersteller wie HP, Canon, Epson, Roland DG und Graphtec setzen auf hochwertige Materialien, um eine lange Lebensdauer zu gewährleisten. Dennoch kann es durch intensive Nutzung, Verschmutzung oder Alterung zu Verschleiß kommen.

Typische Probleme bei Plotter-Riemen

  1. Verschleißerscheinungen: Abrieb oder Risse im Material.
  2. Ungewöhnliche Geräusche: Quietschen oder Rattern während des Betriebs.
  3. Druckfehler: Ungenaue Linien oder Versatz im Druckbild.
  4. Totalausfall: Der Druckkopf bewegt sich nicht mehr.

Diese Probleme treten häufig bei älteren Geräten oder bei unzureichender Wartung auf.

Führende Hersteller und ihre Plotter

  • HP: Die DesignJet-Serie ist bekannt für ihre Präzision und Vielseitigkeit.
  • Canon: Mit der imagePROGRAF-Serie liefert Canon hochwertige Drucke für den technischen und kreativen Bereich.
  • Epson: Die SureColor-Serie steht für Schnelligkeit und Präzision.

Welche Aufgabe hat ein Zahnriemen/Antriebsriemen?

Der Zahnriemen, auch Antriebsriemen genannt, ist ein essenzielles Bauteil eines Plotters und übernimmt die Aufgabe, den Patronenschlitten über eine verzahnte Motorwelle präzise zu bewegen. Dies funktioniert ähnlich wie der Keilriemen in einem Auto. In größeren Plottern ist der Patronenschlitten mit Druckköpfen ausgestattet und über ein Schlauchsystem mit den Tintentanks verbunden. Bei kleineren Plottern befindet sich der Druckkopf, oft kombiniert mit Tintenpatronen, direkt auf dem Patronenschlitten. Ohne einen funktionierenden Zahnriemen wäre ein präziser und gleichmäßiger Druck nicht möglich.

Warum verschleißen Zahnriemen/Antriebsriemen?

Zahnriemen bestehen meist aus vulkanisiertem Kautschuk, einem Material, das naturgemäß einem Alterungs- und Verschleißprozess unterliegt. Thermische Einflüsse wie starke Hitze oder Kälte sowie der regelmäßige Betrieb beschleunigen diese Abnutzung. Mit der Zeit wird das Material porös, verliert seine Elastizität und kann reißen. Die Lebensdauer eines Zahnriemens hängt stark von den Nutzungsgewohnheiten und den Umgebungsbedingungen ab, wie etwa Staub, Feuchtigkeit und Temperaturwechsel.

Was kostet der Wechsel eines Zahnriemens/Antriebsriemens?

Die Kosten für den Austausch eines Zahnriemens variieren je nach Plottermodell und Hersteller wie Canon, Epson oder HP. Typischerweise liegen die Gesamtkosten, einschließlich Anfahrt, Arbeitszeit für den Austausch und die Kalibrierung des Geräts, zwischen 300 und 600 Euro. Bei größeren Plottern können die Kosten jedoch erheblich höher ausfallen, da der Arbeitsaufwand für die Demontage und den Einbau bei diesen Modellen oft deutlich umfangreicher ist und weitere Komponenten (z.B. Druckköpfe) auszutauschen sind.
